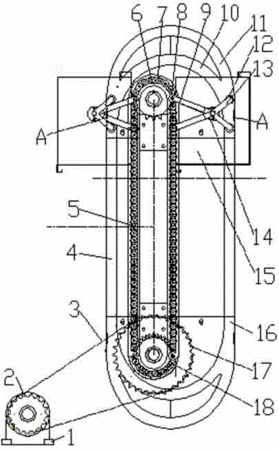

摘要：本實用新型公開一種回轉儲物柜用傳動機構，該傳動機構包括驅動電機、外鏈輪、小鏈輪、大鏈輪、外鏈條、內鏈條、外軌道、內軌道、滾輪，內支架部件、外支架、支架連接桿、載物擱板、上、下兩彎軌道部件組成。本實用新型的優點在于：由于彎軌道部件采用內弧形軌道與外弧形軌道轉彎，且外弧形軌道首尾兩端都有一弧形凸起導向，方便滾輪進入，保證了載物擱板運行平穩；由于彎軌道部件有一條形方孔調整間隙，方便鏈條安裝；由于彎軌道部件可用模具一次成型，生產率高，產品精度高；由于組成內支架部件的兩方桿可以繞支架連接桿轉動，避免了轉彎時由于鏈條的彎曲造成載物擱板不能穩定回轉。
- 專利類型實用新型
- 申請人江西金虎保險設備集團有限公司;
- 發明人胡清根;熊樹林;李旭東;陳金如;
- 地址331200 江西省宜春市樟樹藥都南大道156號
- 申請號CN201420709783.6
- 申請時間2014年11月24日
- 申請公布號CN204237085U
- 申請公布時間2015年04月01日
- 分類號B65G1/04(2006.01)I;
