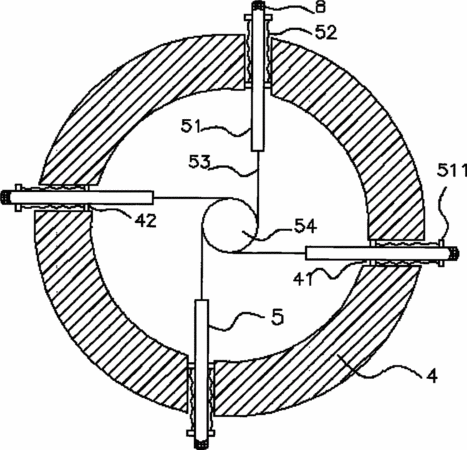

摘要：本實用新型涉及一種剪切機料筒便調式固定架，包括左轉盤、右轉盤、擋料板及固定筒，固定筒內設置有伸縮支撐組件，固定筒周向及軸向上均間隔貫穿設置有若干通槽；伸縮支撐組件包括支撐塊、復位彈簧、連接繩及旋轉軸，支撐塊一端穿過固定筒通槽連接著連接繩一端，連接繩另一端纏繞于旋轉軸，支撐塊、連接繩的縱向中垂面位于同一平面，且此中垂面外切于旋轉軸，通槽內側端設置有限位板，支撐塊外表面設置有復位板，復位彈簧一端連接于限位板，另一端連接于復位板；右轉盤上可轉動貫穿設置有T型旋轉手柄，旋轉手柄連接于旋轉軸，旋轉手柄上設置有帶內螺紋的定位孔，右轉盤上周向設置有若干與定位孔相對的限位孔。本實用新型使用方便、操作平穩。
- 專利類型實用新型
- 申請人安徽省通快數控機床制造有限公司;
- 發明人張蔭娣;王東;
- 地址243131 安徽省馬鞍山市博望區博望鎮浙博大道
- 申請號CN201420467147.7
- 申請時間2014年08月14日
- 申請公布號CN204209215U
- 申請公布時間2015年03月18日
- 分類號B23D33/02(2006.01)I;
