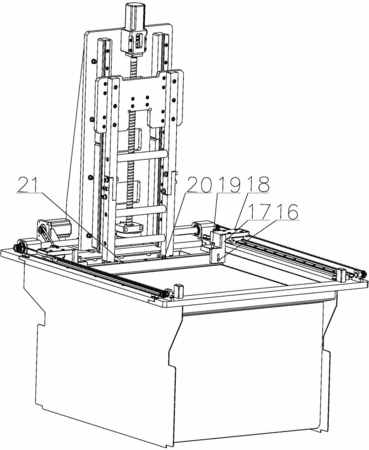

摘要：本實用新型公開了一種用于光固化快速成型機的刮平機構，所述刮刀上表面具有Y向凹槽和X向凹槽，Y向凹槽內嵌裝有Y向氣泡水平儀，X向凹槽內嵌裝有X向氣泡水平儀，所述刮刀的上表面兩端各與一塊Z形折彎板的尾面貼合螺釘固定，使得刮刀兩端的高度可調，所述Z形折彎板的頭面與滑塊固接后在平行導軌上水平移動，使得所述刮刀可以做水平運動。所述的刮刀的一個側面的兩端各與一側板貼合固定，所述側板與Z形折彎板的尾面垂直固接。本實用新型利用氣泡水平儀實現刮刀水平度的精確檢測，以及保證調平的精度；省去了橫梁結構，從而可實現刮刀的快速調平。保證了單層未固化樹脂層的涂覆均勻度，進而保證了工件制品的成型精度。
- 專利類型實用新型
- 申請人上海數造機電科技有限公司;
- 發明人趙毅;
- 地址200540 上海市金山區石化地區松南支路48號-148座
- 申請號CN201420648904.0
- 申請時間2014年11月03日
- 申請公布號CN204196269U
- 申請公布時間2015年03月11日
- 分類號B29C67/02(2006.01)I;
