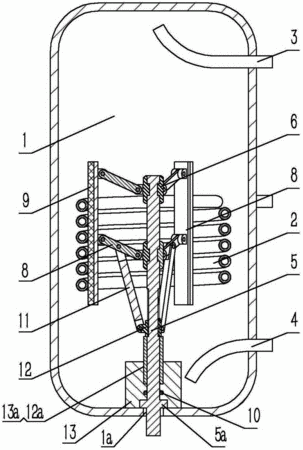

摘要：一種換熱水箱內盤管的固定結構，包括換熱水箱的內膽，內膽內設有盤管，盤管的上下方內膽上分別固定有出水管和進水管，所述盤管的中心設有一根支撐柱，支撐柱的下端鉸接在內膽的底部、上端鉸接有兩個固定座，壓桿的一端鉸接在固定座上、另一端鉸接在壓板上，壓板上粘貼固定有絕緣墊塊，絕緣墊塊壓靠在盤管上；所述固定座下方的支撐柱上成型有螺紋，支撐柱螺紋段螺接有螺紋套，螺紋套上鉸接有連桿，連桿的另一端鉸接在一固定座的壓桿上。它應用了一個方便支撐換熱水箱內盤管的支撐結構，能夠避免支撐件與盤管發生電化學腐蝕，同時支撐結構方便對盤管進行撤離支撐，從而方便了換熱器內的盤管的維修工作。
- 專利類型實用新型
- 申請人蘇州巨浪熱水器有限公司;
- 發明人陳凱;陳金紅;洪一波;
- 地址215100 江蘇省蘇州市高新區嵩山路88號
- 申請號CN201420556674.5
- 申請時間2014年09月26日
- 申請公布號CN204187813U
- 申請公布時間2015年03月04日
- 分類號F24H1/20(2006.01)I;F24H9/18(2006.01)I;
