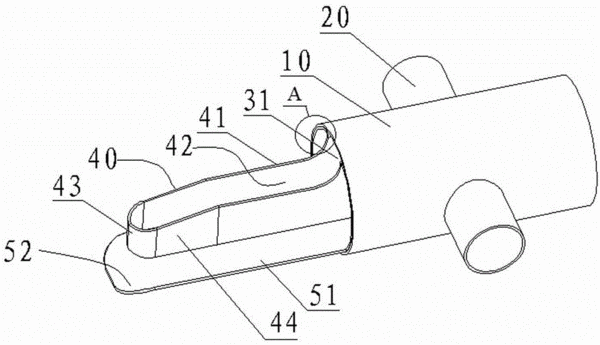

摘要：本實用新型涉及線束穿管器。線束穿管器，包括穿管器主體，穿管器主體上設有供波紋管穿過的波紋管穿孔，波紋管穿孔的前端為入口端、后端為出口端，所述穿管器主體上于所述入口端設有用于將波紋管上沿軸向延伸的波紋管開口擴張到供線束進入的寬度的波紋管擴口件；所述波紋管擴口件固定在穿管器主體上，底部及左右兩側與所述穿管器主體之間具有供波紋管的管壁通過的間隔；所述波紋管擴口件上設有供線束穿入并朝向所述出口端穿出的穿線口，上述線束穿管器能夠以類似拉鏈的形式使波紋管各部分的開口逐漸擴張并圍住線束，實現線束穿管，不需要進行線束固定作業，也不會因為進入波紋管的線束較長而產生大的摩擦力，使用方便，作業效率高。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人劉貴仰;周海濤;王文發;王洪波;史月亮;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201420628653.X
- 申請時間2014年10月28日
- 申請公布號CN204167804U
- 申請公布時間2015年02月18日
- 分類號H02G1/08(2006.01)I;
