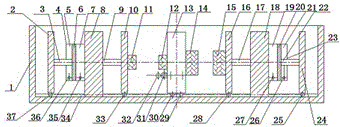

摘要:一種液壓三缸雙側可調距差載臥式拉伸試驗機,由加載油缸Ⅰ和Ⅱ、定位油缸、2對反向頂出桿、反向頂出梁Ⅰ和Ⅱ、活動中間梁、大和小卡具橫梁、大和小卡具等組成,試樣固定安裝在卡具上后,當給加載油缸Ⅰ或Ⅱ的缸體A部注油,推動活塞分別帶動反向頂出梁Ⅰ或Ⅱ,反向頂出梁Ⅰ或Ⅱ通過反向頂出桿帶動大或小卡具橫梁,再分別帶動大或小卡具分別向左或向右運動,達到對不同試樣在不同工位和不同載荷下分別拉伸的目的,反之,當給加載油缸的缸體B部注油,推動活塞使大或小卡具梁回位;給定位油缸缸體A部和C部注油,定位活塞軸回位,活動中間梁移位,給定位油缸缸體B部注油,定位活塞軸伸出,進入定位孔,活動中間梁定位,達到調整測試空間的目的。
- 專利類型實用新型
- 申請人沈陽興鑫科技有限公司;
- 發明人郝興濤;姜群山;陳守清;董炯;
- 地址110031 遼寧省沈陽市皇姑區昆山中路53號A座205室
- 申請號CN201420542006.7
- 申請時間2014年09月19日
- 申請公布號CN204165826U
- 申請公布時間2015年02月18日
- 分類號G01N3/02(2006.01)I;G01N3/10(2006.01)I;
