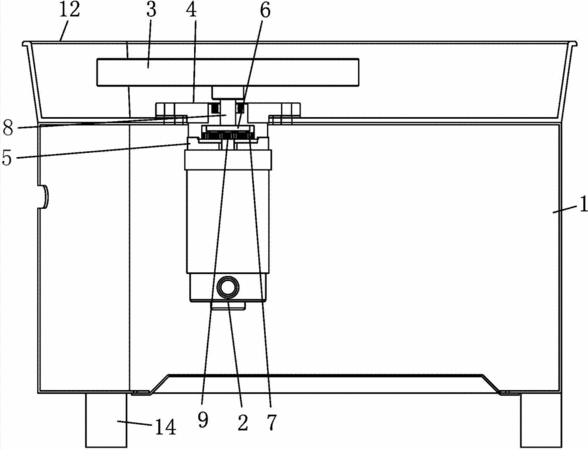

摘要：本實用新型涉及的無級拉坯機，包括外殼、直流電機和工作托盤，包括有托盤座、連接圈、轉動盤、行星齒輪、轉動軸和嚙合齒輪，嚙合齒輪設置在直流電機的軸伸端上，三個行星齒輪軸芯勻鉸接在轉動盤下端面上，連接圈的內表面設置有內齒，連接圈的上端面和下端面分別與直流電機上面和托盤座相連接，連接圈上的內齒分別與三個行星齒輪外側相嚙合，托盤座的下端固定在外殼的上面上，工作托盤下面上設置有轉動軸，轉動軸設置在托盤座中，轉動軸的下端與轉動盤相固定，直流電機軸伸上的嚙合齒輪與三個行星齒輪內側相嚙合；通過本技術方案，實現較高減速比的減速效果，大大減小了拉坯機的體積，降低了制作成本，在普通的直流電機下，實現較安全的轉速比。
- 專利類型實用新型
- 申請人河北大賓美術用品有限公司;
- 發明人張斌;李春文;
- 地址072750 河北省保定市涿州市松林店鎮西莊頭村
- 申請號CN201420566083.6
- 申請時間2014年09月29日
- 申請公布號CN204136192U
- 申請公布時間2015年02月04日
- 分類號B28B1/02(2006.01)I;
