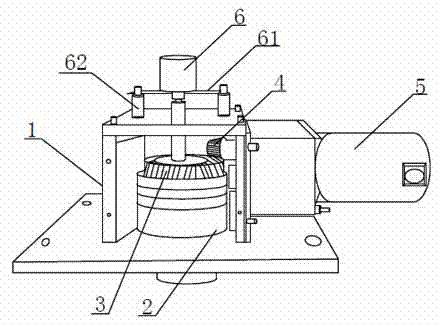

摘要:本實用新型提供了一種旋轉門機芯,包括機芯框架、離合器、傳動齒輪、電機齒輪、電機、編碼器,所述機芯框架的形狀為門字形,所述機芯框架內設有離合器,所述離合器上方套合有傳動輪,所述電機的輸出軸插入在所述機芯框架內,所述電機的輸出軸上套合有電機齒輪,所述傳動齒輪上的齒與所述電機齒輪上的齒相互咬合,所述離合器輸出軸穿過機芯框架與所述編碼器相連接,本實用新型的有益效果在于:帶有零點無鎖死,允許沖撞減輕損壞,沖撞力度的大小來鎖死閘桿位置;在正常運行過程中,逆轉時進行鎖死,不以逆向轉動;勻速到減速的旋轉過程,減小震動,保證平穩運行;采用制動離合器進行鎖死,可以在任意的角度進行鎖死,避免非法通行。
- 專利類型實用新型
- 申請人深圳市創新通科技發展有限公司;
- 發明人殷新榮;
- 地址518000 廣東省深圳市寶安區民治街道上塘簡上工業區3棟2樓東分隔體
- 申請號CN201420403855.4
- 申請時間2014年07月22日
- 申請公布號CN204112980U
- 申請公布時間2015年01月21日
- 分類號E05F15/12(2006.01)I;E06B11/08(2006.01)I;
