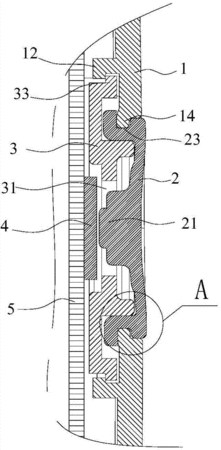

摘要:本實用新型公開了一種高適配防水按鍵,包括設有按鍵安裝孔的殼體、裝在所述按鍵安裝孔內的彈性按鍵以及將所述彈性按鍵壓緊在所述殼體上的按鍵支架,所述按鍵支架的中部設有通孔,所述彈性按鍵的內側表面中部設有可穿過所述通孔的按壓部,所述彈性按鍵的外緣設有圍邊,所述按鍵支架上設有可嵌入所述按鍵安裝孔將所述擋圈壓緊在所述按鍵安裝孔內表面的擋圈。該防水按鍵通過將彈性按鍵的圍邊通過按鍵支架的擋圈與按鍵安裝孔的壓緊配合,實現防水密封,相對常規防水軟膠按鍵空間更小,能實現現有按鍵所有要求,且節約成本,關鍵是對整體后處理工藝沒有限制;此外,本防水按鍵各部分為獨立件,方便返修。適應范圍廣、后處理工藝選擇多、成本低。
- 專利類型實用新型
- 申請人廣州博冠光電技術有限公司;
- 發明人熊中華;梁贊堯;雷杰;向錫堅;周世銀;何慶杰;莫運川;蒙宏達;王鋒;雷波;曾德祥;
- 地址510530 廣東省廣州市科學城開源大道11號A5棟3樓
- 申請號CN201420479476.3
- 申請時間2014年08月22日
- 申請公布號CN204102761U
- 申請公布時間2015年01月14日
- 分類號H01H13/06(2006.01)I;H01H13/14(2006.01)I;
