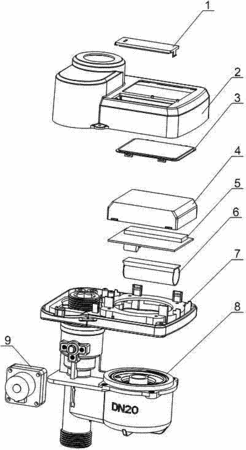

摘要：本實用新型提供一種立式純電子直讀水表結構，含有水表基表、上殼體、下殼體、電池盒蓋、透明顯示窗、微電子控制電路板、電路板膠裝盒、電池盒、天線，其特征是：水表基表與閥門采用一體式結構；上殼體內側設有電池卡槽，電池盒置于電池卡槽內，電池盒蓋與上殼體采用卡扣連接；微電子控制電路板膠裝于電路板膠裝盒內；透明顯示窗采用超聲波焊接在上殼體內側，電路板膠裝盒卡在下殼體內側相應的卡扣內，上殼體與下殼體之間、下殼體與基表之間均采用螺絲固定連接。該電子直讀水表為計數直讀，采用無磁流量傳感方式將用水量以脈沖的形式供微電子控制單元采集，該電子直讀水表基表采用PPO材料，結構緊湊，布局合理，防濕防潮，可在惡劣環境下正常工作。
- 專利類型實用新型
- 申請人新天科技股份有限公司;
- 發明人費戰波;劉勝利;董意德;楊雨萍;
- 地址450001 河南省鄭州市高新區國槐街19號
- 申請號CN201420414369.2
- 申請時間2014年07月25日
- 申請公布號CN204101107U
- 申請公布時間2015年01月14日
- 分類號G01F15/00(2006.01)I;G01F15/06(2006.01)I;
