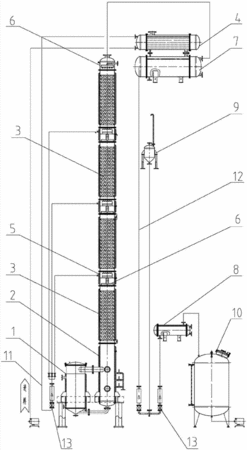

摘要：本實用新型涉及一種酒精回收塔，其包括：加熱器、蒸餾釜、若干節蒸餾塔、預熱器、集液器、分布器、第一冷凝器、第二冷凝器、平衡罐以及儲罐；其中，所述加熱器和蒸餾釜連接；所述若干節蒸餾塔堆疊設置在蒸餾釜上；所述集液器分別設置在各蒸餾塔的頂部，于集液器的底部設置所述分布器；所述預熱器通過進料管分別和各蒸餾塔連接；最頂部的蒸餾塔、第一冷凝器、第二冷凝器和儲罐依次通過回收管連接；所述平衡罐連接在第一冷凝器和第二冷凝器之間的回收管上。本實用新型的酒精回收塔具有結構簡單、占地面積小、效率高、酒精回收率高且純度高、節能減排等諸多優點。
- 專利類型實用新型
- 申請人武漢金榜輕工機械設備有限公司;
- 發明人陳迪榜;
- 地址430061 湖北省武漢市洪山區青菱都市工業園銀湖白沙洲企業城21號樓
- 申請號CN201420503083.1
- 申請時間2014年09月02日
- 申請公布號CN204093069U
- 申請公布時間2015年01月14日
- 分類號B01D3/02(2006.01)I;C07C31/08(2006.01)I;C07C29/80(2006.01)I;
