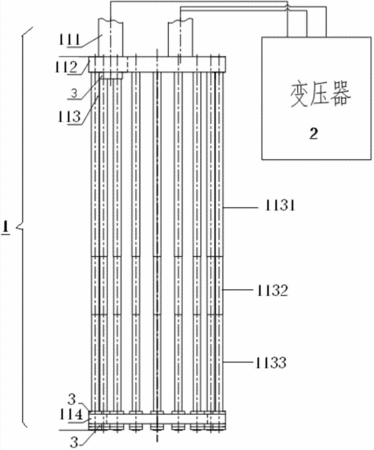

摘要：本實用新型公開一種真空氣壓燒結爐的發熱體，所述發熱體由多個發熱組件組合而成，每一所述發熱組件包括：一石墨電極，其連接一變壓器的冷水電極，一石墨扇型極，所述石墨電極設于該石墨扇型極的上表面，并通過石墨螺母固定在一起；至少一根石墨發熱棒，其固定連接于所述石墨扇型極的下表面，所述石墨發熱棒中段截面的直徑小于其上段截面的直徑且所述石墨發熱棒中段截面的直徑大于所述石墨發熱棒下段截面的直徑；石墨匯流環，其通過石墨螺母將各所述石墨發熱棒的底部連接在一起。本實用新型的真空氣壓燒結爐在不改變石墨發熱棒長度的同時改變石墨加熱棒的上段、中段及下段的截面直徑，使得所述石墨發熱棒中段截面的直徑小于其上段截面的直徑且所述石墨發熱棒中段截面的直徑大于所述石墨發熱棒下段截面的直徑，從而增加石墨加熱棒的中段和下段的溫度，使得上段、中段和下段的溫度控制在可需的范圍內。
- 專利類型實用新型
- 申請人上海辰榮電爐有限公司;
- 發明人郭榮國;
- 地址200060 上海市寶山區泰和1015號
- 申請號CN201420516234.7
- 申請時間2014年09月10日
- 申請公布號CN204090183U
- 申請公布時間2015年01月07日
- 分類號H05B3/64(2006.01)I;
