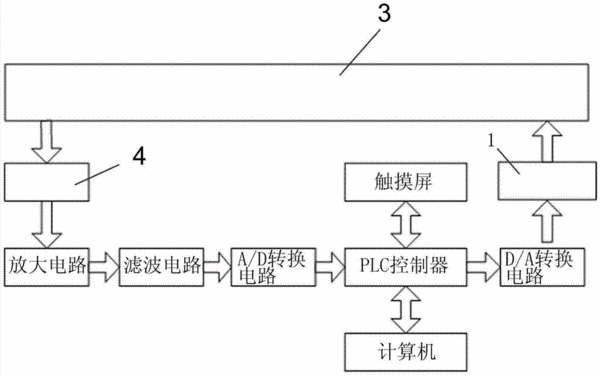

摘要：本實用新型提出一種帶PID摻氣控制系統的凍干機，包括凍干箱，所述凍干箱連接有冷阱，所述冷阱連接有真空泵；所述凍干箱連接有真空度傳感器，所述真空度傳感器與PID控制器相連；所述凍干箱連接有進氣管道，所述進氣管道的進氣口處設有呼吸過濾器，所述進氣管道上設有電動調節閥，所述電動調節閥與所述PID控制器相連；所述PID控制器包括依次相連的放大電路、濾波電路、A/D轉換電路、PLC控制器和D/A轉換電路，所述真空度傳感器與所述放大電路相連，所述電動調節閥與所述D/A轉換電路相連。本實用新型提高了控制精度，摻氣過程平穩。
- 專利類型實用新型
- 申請人大連雙瑞科技有限公司;
- 發明人宋占濤;
- 地址116000 遼寧省大連市經濟技術開發區東北七街10-5-10
- 申請號CN201420385182.4
- 申請時間2014年07月11日
- 申請公布號CN204085063U
- 申請公布時間2015年01月07日
- 分類號F26B5/06(2006.01)I;F26B25/00(2006.01)I;
