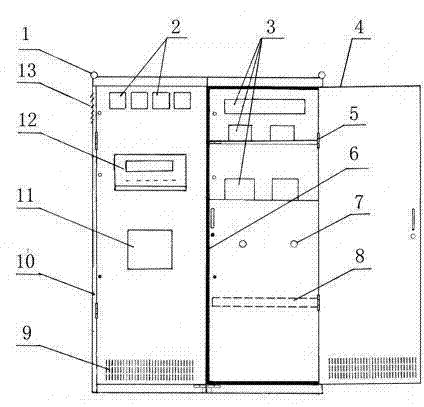

摘要：本實用新型公開了一種帶有數據記錄功能的GGD交流低壓配電開關柜，包括吊環、二次主元器件、一次主元器件、柜門、鍍鋅轉軸式的鉸鏈、橡膠鑲條、安裝孔、母線夾、下散熱槽孔、柜架、開關、電流電壓數據記錄模塊、上散熱槽孔；柜體柜頂的四角裝有吊環，用于起吊和裝運；當柜內電器元件發熱后，熱量上升，通過上端槽孔排出。而冷風不斷的由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱效果；電流電壓通過電流電壓互感器，其信號被電流電壓采集模塊采集，并經數據存儲器存儲于SD卡中，通過取出SD卡或利用RS-232通訊接口獲取電流電壓歷史記錄數據，再通過電腦進行數據分析，達到指導生產，節約用電的效果。
- 專利類型實用新型
- 申請人山東南洋電器有限公司;
- 發明人霍昌花;薛皓元;孫廣磊;王虎騰;
- 地址264006 山東省煙臺市開發區秦淮河路12號
- 申請號CN201420365756.1
- 申請時間2014年07月04日
- 申請公布號CN204068010U
- 申請公布時間2014年12月31日
- 分類號H02B13/02(2006.01)I;H02B1/26(2006.01)I;H02B1/56(2006.01)I;H02B1/24(2006.01)I;
