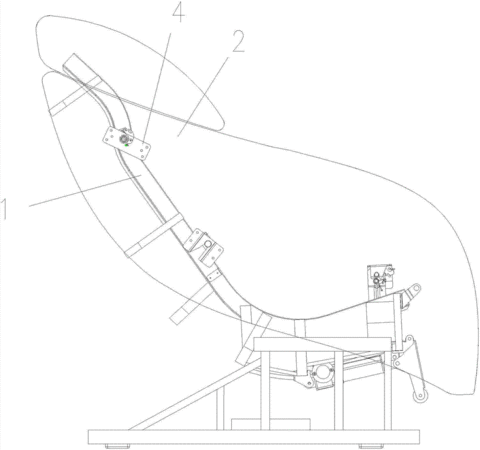

摘要:一種按摩椅扶手上的旋轉定位裝置,包括固定在座架上的座架固定套、固定在扶手架上的扶手固定板,座架固定套連接有定位軸,定位軸的內部螺紋連接在座架固定套上,定位軸的外部分設有一圈卡槽,并在定位軸外部分套有定位軸套,定位軸套外端固定在扶手固定板上,定位軸套上開有與卡槽相對應的槽體,定位軸套外固定有定位安裝件,定位安裝件的上端轉動連接有穿入槽體并卡接在卡槽內的扶手定位片,定位安裝件的下端連接有彈簧,彈簧的另一端連接在扶手定位片的活動端。這樣彈簧拉動扶手定位片卡接在定位軸上的卡槽中,扶手定位片可以圍著卡槽轉動,并不影響扶手定位片的卡接定位作用,因此使得扶手與座架之間可以靈活轉動,有助于扶手下一步安裝。
- 專利類型實用新型
- 申請人浙江多迪斯泰保健器材有限公司;
- 發明人蔡忠娒;
- 地址323900 浙江省麗水市溫溪鎮港頭工業區(多迪斯泰保健器材有限公司)
- 申請號CN201420601032.2
- 申請時間2014年10月16日
- 申請公布號CN204050208U
- 申請公布時間2014年12月31日
- 分類號A61H1/00(2006.01)I;A47C7/54(2006.01)I;
