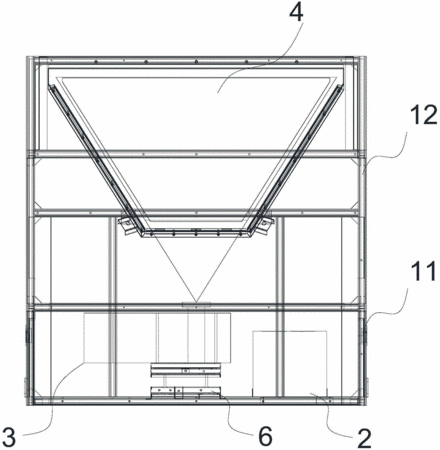

摘要：本實用新型提出了一種大屏幕，解決了現有技術中由于結構不合理導致體積過大造成占地面積大，安裝或移動人工成本高的問題。包括：用于支撐的箱體，包括投影部和反射部；用于進行信號處理的信號處理裝置，設置在投影部內；用于將處理裝置處理完成的信號進行投影的投射裝置，設置在投影部內，并與信號處理裝置連接，且投射裝置投影的光線之間的夾角在40-60°之間；用于在接收到投射裝置投影的信號進行信號反射的反射裝置，設置在反射部，且反射裝置與水平面的夾角為45°；用于接收反射裝置的反射信號進行成像的顯示裝置，設置在反射部。本實用新型提出的大屏幕減小體積的同時能夠降低安裝或移動的人工成本。
- 專利類型實用新型
- 申請人北京豐信達科技有限公司;
- 發明人黃澤武;于立蒙;閆鑫鴻;
- 地址100000 北京市朝陽區勁松南路9號3層9-5內315號
- 申請號CN201420441390.1
- 申請時間2014年08月06日
- 申請公布號CN204044485U
- 申請公布時間2014年12月24日
- 分類號G03B21/00(2006.01)I;G03B21/14(2006.01)I;G03B21/28(2006.01)I;H04N5/74(2006.01)I;
