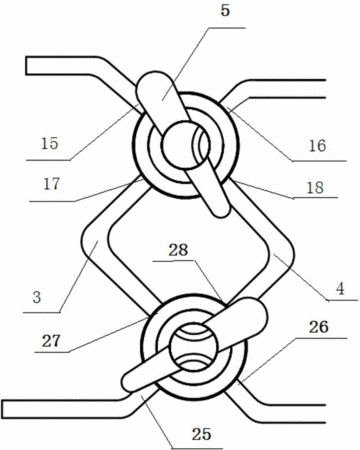

摘要:本實用新型涉及一種用于在線取樣系統的高真空玻璃四通閥裝置,第一玻璃四通閥和第二玻璃四通閥,其均包括閥體、閥芯腔、閥芯,所述閥體為圓錐臺形結構,所述圓錐臺形結構包括大頭端和小頭端,所述小頭端連接有半球形真空杯,所述真空杯底部通過管道與外界閥體抽真空裝置連通;所述閥芯腔沿所述圓錐臺形結構的軸向方向設置;所述閥芯與所述閥芯腔轉動連接;所述閥芯與所述閥體形狀相適配,其為圓錐臺形中空結構;所述第一玻璃四通閥的閥芯內壁上設置有單月牙形連通管道;所述第二玻璃四通閥的閥芯內壁上設置有雙月牙形連通管道。本實用新型一次實驗中能連續多次地在線檢測。
- 專利類型實用新型
- 申請人北京泊菲萊科技有限公司;
- 發明人陳磊;應品良;
- 地址100007 北京市東城區白米倉胡同乙16號
- 申請號CN201420419570.X
- 申請時間2014年07月28日
- 申請公布號CN204042081U
- 申請公布時間2014年12月24日
- 分類號F16K11/22(2006.01)I;F16K11/083(2006.01)I;
