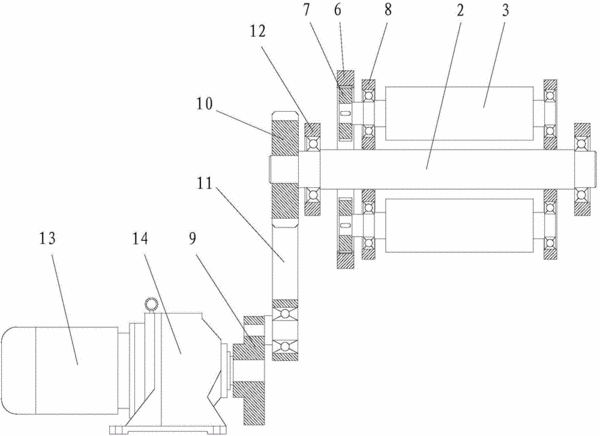

摘要：本實用新型公開了一種行星輥輪搖擺制粒機，包括驅動裝置、搖擺機構和擠出裝置，擠出裝置包括外殼、驅動軸、擠出輥和行星傳動機構，外殼設有進料口和弧形擠出孔板，驅動軸帶動擠出輥沿弧形擠出孔板內圓周運動；行星傳動機構包括相對于外殼固定的內齒圈、固定于擠出輥的輥軸并與內齒圈嚙合的行星齒輪和固定于驅動軸并與擠出輥的輥軸轉動配合的行星架，通過驅動軸帶動輥輪運動將物料擠出成型，同時通過行星傳動系統使擠出輥周轉的同時以穩定的轉速發生自轉，可利用擠出輥的滾動作用將物料導入擠出輥與擠出孔板之間進而將物料擠出成型，擠出輥與擠出孔板之間無相對運動，與現有技術相比能大大降低摩損，可延長設備使用壽命，保證產品質量。
- 專利類型實用新型
- 申請人重慶力譜制藥機械有限公司;
- 發明人文中華;
- 地址401120 重慶市渝北區雙鳳橋街道
- 申請號CN201420471940.4
- 申請時間2014年08月20日
- 申請公布號CN204034663U
- 申請公布時間2014年12月24日
- 分類號B01J2/20(2006.01)I;
