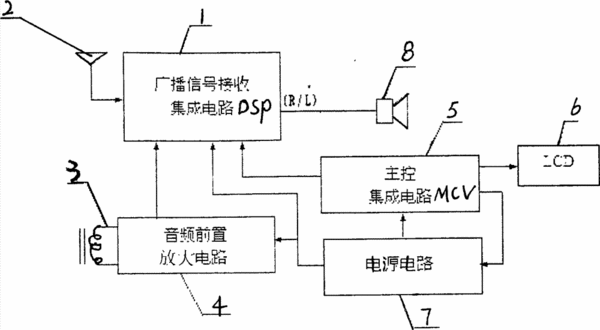

摘要:本實用新型DSP數字無線耳機由專用廣播信號接收集成電路DSP、天線、音頻感應線圈、音頻接收前置放大電路、主控集成電路MCU、LCD顯示屏、電源電路、揚聲器連接組成,主控集成電路MCU與廣播信號接收集成電路DSP、LCD顯示屏相連,通過軟件實現整機的功能控制、切換及音量、頻率等的顯示。廣播信號接收集成電路DSP由前端射頻處理模塊、寬帶A/D轉換器、DSP實時處理軟件、窄帶D/A轉換器、音頻功率放大器依次連接組成,前端射頻處理模塊用于接收和放大來自于外置天線的廣播射頻信號;DSP實時處理軟件用于對所述數字信號進行解調、糾錯、各種抗干擾、抗衰落、自適應均衡算法等處理。本實用新型具有整機電路簡單,外圍元件少,靈敏度高,選擇性好,抗鏡像干擾強,無任何外圍調校元件,不產生調效工時,生產效率高等特點,方便消費者使用,具有很大的市場推廣和應用價值。
- 專利類型實用新型
- 申請人泉州市河市電教設備有限公司;
- 發明人方玉平;董倫煥;
- 地址362013 福建省泉州市洛江區河市鎮禾格頂
- 申請號CN201420197607.9
- 申請時間2014年04月15日
- 申請公布號CN204031397U
- 申請公布時間2014年12月17日
- 分類號H04R1/10(2006.01)I;H04R3/00(2006.01)I;
