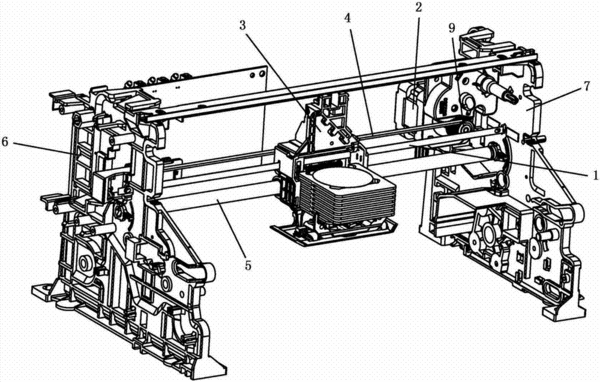

摘要：本實用新型公開了一種基于光柵及步進電機的打印機定位結構，其特征在于，包括：光柵條、步進電機、移動載體、同步皮帶、載體軸、左側架和右側架；其中，移動載體上設置有可分離的打印頭；光柵條固定地橫跨于左側架和右側架之間；移動載體與同步皮帶固定連接，移動載體與載體軸滑動連接，步進電機根據一邏輯定位信號，通過同步皮帶驅動移動載體在載體軸上運動至與邏輯定位信號對應的打印位置；光柵條設置為與移動載體非接觸式連接，通過檢測光柵條與移動載體之間的相對移動，對移動載體在載體軸上的位置進行物理定位。根據本實用新型的定位結構，可以提高打印精度、打印連續性和打印正確率，對于有價票據的打印，可以防止打印出廢票。
- 專利類型實用新型
- 申請人江門市得實計算機外部設備有限公司;
- 發明人陳國昌;莫達庭;馬永剛;袁兆禎;
- 地址529040 廣東省江門市江海區金星路399號
- 申請號CN201420421216.0
- 申請時間2014年07月29日
- 申請公布號CN204020261U
- 申請公布時間2014年12月17日
- 分類號B41J25/00(2006.01)I;B41J29/38(2006.01)I;
