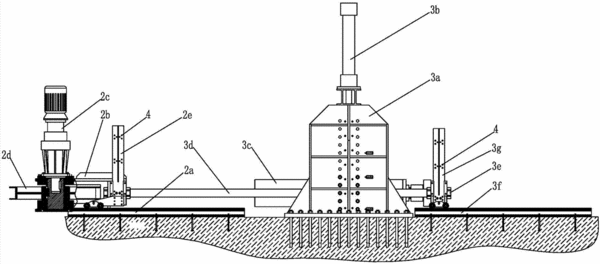

摘要:本實用新型公開了一種用于海纜彎曲試驗裝置的主動輪驅動總成,包括主動輪組件和驅動組件;主動輪組件包括安裝在地面上的主動輪導軌、主動輪架、安裝在主動輪架上的電機和安裝在電機輸出端的主動輪,主動輪水平布置,主動輪架通過可升降的主動輪腳輪座滑動安裝在主動輪導軌上;驅動組件包括承載門架、插裝在承載門架頂部的升降油缸、橫向布置的主油缸和反力杠,主油缸可上下滑動地安裝在承載門架內,主油缸的缸體部分與升降油缸的伸縮端相連,主油缸的伸縮端通過橫梁與反力杠一端相連,反力杠另一端與主動輪架相連。本實用新型通過升降油缸即可調整主動輪和主油缸的工作高度,以適應不同直徑的從動輪,操作簡單方便且效率高。適用于海纜的檢驗。
- 專利類型實用新型
- 申請人國網浙江省電力公司舟山供電公司;浙江舟山海洋輸電研究院有限公司;國網電力科學研究院武漢南瑞有限責任公司;深圳市瑞格爾儀器有限公司;
- 發明人宣耀偉;胡文侃;張娜飛;鄧鶴鳴;鄢哲;馮滿;張瑞;張曉琴;鄧峰遠;張郁沫;
- 地址316000 浙江省舟山市定海區惠民橋2-1
- 申請號CN201420433619.7
- 申請時間2014年08月01日
- 申請公布號CN204008285U
- 申請公布時間2014年12月10日
- 分類號G01N3/02(2006.01)I;
