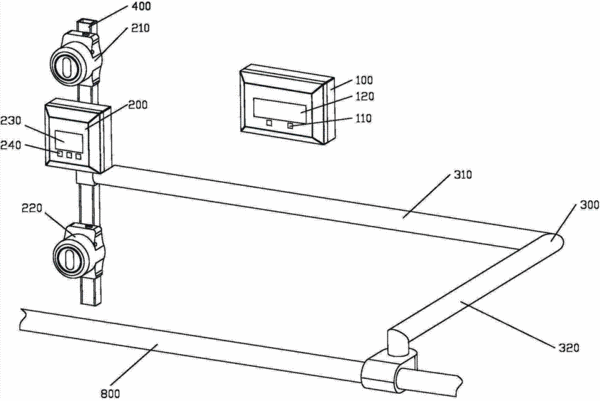

摘要:一種引體向上測試儀,包括控制部、計數部和結構支架,所述結構支架主要包括橫梁、縱梁和立柱,所述縱梁一端與單杠的杠體可拆卸連接,另一端與所述橫梁的一端垂直固定,所述橫梁的另一端與立柱垂直相連,所述計數部固定在立柱的中部,所述立柱的上、下兩端分別設有上、下體位傳感器,所述上、下體位傳感器分別與所述計數部連接,所述計數部與控制部之間進行通訊鏈接,所述計數部和控制部上均設有按鍵和顯示屏。本實用新型通過分別設置的上、下體位傳感器對每一次動作共同檢測,結構簡單,檢測準確有效。
- 專利類型實用新型
- 申請人北京鑫東華騰體育器械有限公司;
- 發明人侯保東;
- 地址100070 北京市豐臺區豐臺科學城恒富中街2號院1號樓6408室
- 申請號CN201420471806.4
- 申請時間2014年08月20日
- 申請公布號CN203989794U
- 申請公布時間2014年12月10日
- 分類號A63B71/06(2006.01)I;
