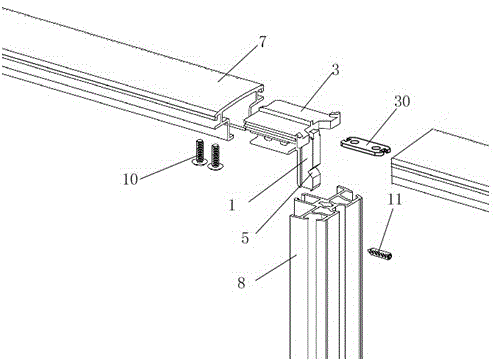

摘要：本實用新型公開了一種屏風上框架連接機構，包括上連接頭和上連接片，上連接頭外形為倒置的‘L’形，倒置‘L’形上接頭的水平面的底面設有兩個連接螺孔，頂面設有倒‘T’形凸筋，倒‘T’形凸筋的底面寬度大于倒置‘L’形上接頭的水平面寬度，倒置‘L’形上接頭的垂直面外側設有定位凹坑。利用‘T’形凸筋與上橫梁‘T’形槽進行配合連接，以及利用倒置‘L’形上接頭的垂直面與屏風立柱凹槽充分連接，完成了上橫梁與立柱間的插接連接過程。上連接片則將兩個相鄰上橫梁相互連接。整個過程組裝簡單、操作方便，外表美觀，連接牢固，完全適合在屏風上框架的連接中使用。
- 專利類型實用新型
- 申請人北京祖閣家具有限公司;
- 發明人林一心;印惠東;
- 地址100012 北京市朝陽區百子灣路32號院6號樓一層58、60號
- 申請號CN201420398323.6
- 申請時間2014年07月18日
- 申請公布號CN203979045U
- 申請公布時間2014年12月03日
- 分類號F16B12/10(2006.01)I;A47G5/00(2006.01)I;
