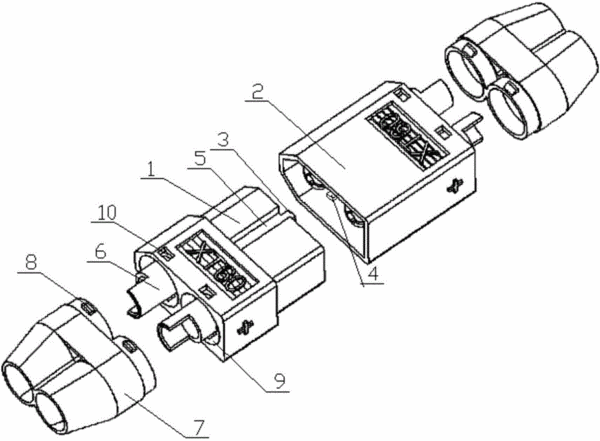

摘要：本實用新型涉及一種用于在電接觸元件之間建立電連接的防反插電插接連接器，包括公頭和母頭，公頭和母頭內各設有一對電極，在公頭前端設有絕緣擋塊，母頭的前端內壁設有的限位塊，在公頭的側壁上設有凹槽，公頭和母頭中的電極延伸出公頭和母頭的后端且與公頭和母頭的接觸面具有焊線端，焊線端具有背向設置的半圓弧豁口，焊線端設置有保護套，保護套上設置有卡接塊，焊線端與公頭和母頭的接觸面之間具有卡設保護套套口的環形間隙，公頭和母頭上設置有卡接口。本實用新型的防反插電插接連接器可避免電極之間漏電或短路，防止反插，電極容易區分正負極，設置有方便拆卸的保護套，可防止電極之間發生漏電甚至短路的發生，方便焊接。
- 專利類型實用新型
- 申請人常州市艾邁斯電子有限公司;
- 發明人胡正宇;
- 地址213176 江蘇省常州市武進區禮嘉鎮武陽村胡家組
- 申請號CN201420321439.X
- 申請時間2014年06月16日
- 申請公布號CN203967393U
- 申請公布時間2014年11月26日
- 分類號H01R13/642(2006.01)I;
