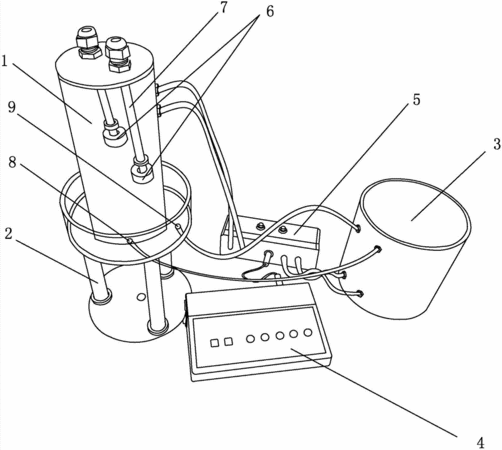

摘要：本實用新型公開了一種水位檢測模擬教儀，包括水箱、底架、蓄水罐、控制面板和水泵，水箱固定于底架上，水箱內設有若干個水位感知器，水位感知器連接有連接管，水位感知器通過連接管與控制面板電連接，水箱底部開設有輸送通孔，輸送通孔上設有與蓄水罐固定連接的水管，蓄水罐側壁靠近底部一端上開設有傳送通孔，水泵輸入端上設有與蓄水罐固定連接的水管，水泵輸出端與水箱通過水管連接，水泵與控制面板電連接。本實用新型的操作過程中，當水位下降到水位感知器的高度時，水位感知器反饋信息到控制面板，控制面板驅動水泵，水泵將蓄水罐中的水抽往水箱，整體結構簡單，可直觀演示整個水位檢測模擬原理。
- 專利類型實用新型
- 申請人溫州海誠實驗室設備有限公司;
- 發明人邵元成;
- 地址325000 浙江省溫州市永嘉縣橋下鎮西溪南路117號
- 申請號CN201420355778.X
- 申請時間2014年06月28日
- 申請公布號CN203910146U
- 申請公布時間2014年10月29日
- 分類號G09B25/00(2006.01)I;
