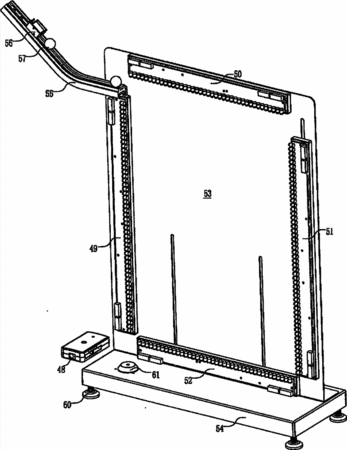

摘要：本實用新型是一種二維平拋實驗儀，傳統的這種儀器在做實驗時無法給學生看到平拋運動的即時軌跡曲線。為了解決這一問題。本實用新型推出一種電子傳感二維平拋實驗儀，它由機械部分結構和電子電路兩大部分構成，包含有主體支撐板，底座，滑動導軌，和滑動導軌上固定的電磁鐵，一個由垂直正交的紅外射線交織而成的紅外射線坐標，有單片機，及其周邊的外接電源，電源電路，縱、橫向紅外發射模塊、縱、橫向紅外接收模塊，存儲模塊、和電腦軟件。所說的縱、橫向紅外發射模塊就是豎直和水平布置的紅外發射條形板，所述的縱、橫向紅外接收模塊就是豎直和水平布置的紅外接收條形板，它們分別包含有級聯芯片、數字信號整形芯片、紅外發射管電路和紅外接收管電路。
- 專利類型實用新型
- 申請人上海數好數字信息科技有限公司;
- 發明人陳強;周彬;李仙海;楊磊;
- 地址200051 上海市長寧區天山路600弄2號捷運大廈17-E
- 申請號CN201320777933.2
- 申請時間2013年12月02日
- 申請公布號CN203895004U
- 申請公布時間2014年10月22日
- 分類號G09B23/10(2006.01)I;
