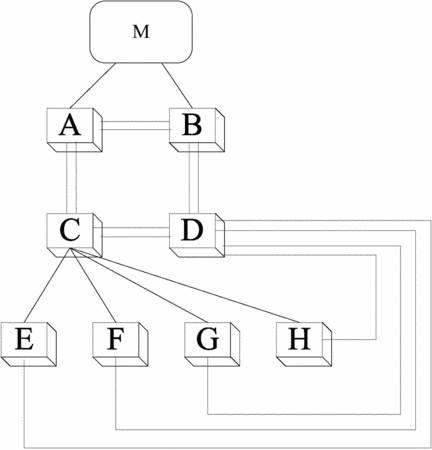

摘要：一種校園網的網絡通信架構，包括核心層、匯聚層和接入層；所述核心層設有核心交換機；所述匯聚層設有匯聚層交換機；所述接入層設有一個以上接入層交換機；所述核心交換機包括第一核心交換機、第二核心交換機……第N-1核心交換機和第N核心交換機；所述匯聚層交換機包括第一匯聚層交換機和第二匯聚層交換機……第N-1匯聚層交換機和第N匯聚層交換機；所述第一核心交換機通過捆綁的雙鏈路與所述第一匯聚層交換機連接，所述第二核心交換機通過捆綁的所述雙鏈路與所述第二匯聚層交換機連接；本實用新型在主干網采用了千兆冗余鏈路，從而提高了網絡傳輸的可靠性；啟用雙核心交換，保證一臺核心設備故障后另一臺可保障網絡部不間斷運行。
- 專利類型實用新型
- 申請人北京北控電信通科技發展有限公司;
- 發明人易帥宇;李曉亮;
- 地址100083 北京市海淀區花園路7號133號樓6層
- 申請號CN201420250768.X
- 申請時間2014年05月16日
- 申請公布號CN203883860U
- 申請公布時間2014年10月15日
- 分類號H04L12/28(2006.01)I;H04L12/773(2013.01)I;H04L1/22(2006.01)I;
