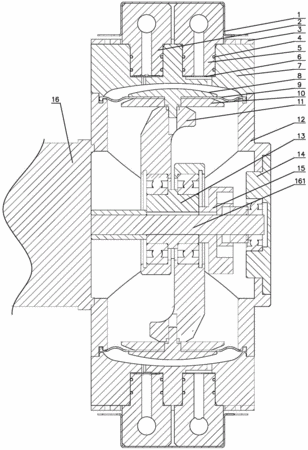

摘要:本實用新型提供一種隔膜真空泵的防腐密封結構,包括:殼體、電機、膜片、閥座、閥片、吸氣閥頭以及排氣閥頭;殼體為對稱結構,殼體內設有偏心輪,偏心輪上安裝有兩根連桿;殼體兩側分別與一閥座相連接,殼體與每個閥座分別壓緊一片膜片的邊緣,對應的膜片和閥座構成一個密閉空間;兩根連桿分別與兩個膜片相連接;每個閥座遠離殼體的一側均設有吸氣和排氣兩個通氣孔,同側的兩個通氣孔分別與一個吸氣閥頭和一個排氣閥頭相連接,閥座的兩個通氣孔與吸氣閥頭、排氣閥頭之間分別設有一個閥片,其中一側的排氣閥頭和另一側的吸氣閥頭用管線相連,其中一側的吸氣閥頭連接到被抽濾設備上,另一側的排氣閥頭與外界相連。本實用新型具有較強的抗腐蝕性,且維修簡便。
- 專利類型實用新型
- 申請人北京萊伯泰科儀器股份有限公司;
- 發明人黃圖江;李小平;陳志敏;汪嬌嬌;雒金輝;李曼曼;閣明州;胡克;
- 地址101312 北京市順義區空港工業區B區安慶大街6號
- 申請號CN201420086874.9
- 申請時間2014年02月27日
- 申請公布號CN203742958U
- 申請公布時間2014年07月30日
- 分類號F04B45/047(2006.01)I;F04B39/10(2006.01)I;F04B39/00(2006.01)I;
