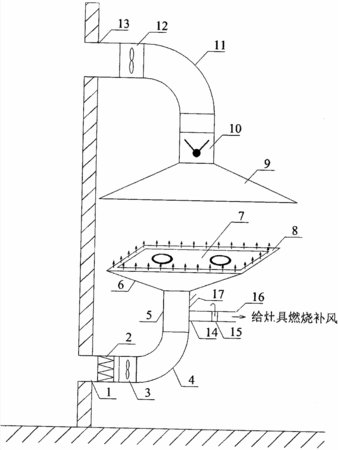

摘要：本實用新型公開一種基于氣幕和過濾的廚房通風系統，該系統主要由新風補風部分、氣幕射流部分和排風部分組成。所述新風補風部分由新風引入口、PM2.5過濾器、高效軸流送風風機、彎管、供氣主管、引射器補風支管、風閥和補風風口組成。所述氣幕射流部分由變徑管、燃氣灶、可調角度氣幕、熱氣幕送風支管、風閥、熱氣幕送風總管、加熱風管、熱氣幕送風口組成。所述排風部分由排風罩、單向截止閥、彎管、排風機和排風口組成。通過將新風經過過濾后，一路送至引射器補風支管供燃氣灶引射所需空氣；一路送至可調角度氣幕供夏季和過渡季節炊事用的氣幕射流；另外一路送至熱氣幕送風支管來調節氣幕射流溫度，滿足人體熱舒適度要求。最后氣幕射流、燃燒廢氣和煙氣通過排風罩排至室外大氣。本系統能夠起到隔熱、降低室內冷負荷、提高炊事的舒適度和健康度、防止炊事油煙串入臥式客廳、提高系統燃燒效率等作用，有利于做成敞開式廚房，充分利用建筑空間。本實用新型適用范圍所有的廚房場合，包括住宅、商業建筑以及其他場合的大食堂。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人周斌;陸青松;陳麗萍;程建杰;范佳琪;貢達;梁辰博;李光毅;楊雨佳;
- 地址210009 江蘇省南京市中山北路200號
- 申請號CN201420100271.X
- 申請時間2014年03月06日
- 申請公布號CN203719024U
- 申請公布時間2014年07月16日
- 分類號F24F7/06(2006.01)I;F24F9/00(2006.01)I;F24C15/20(2006.01)I;
