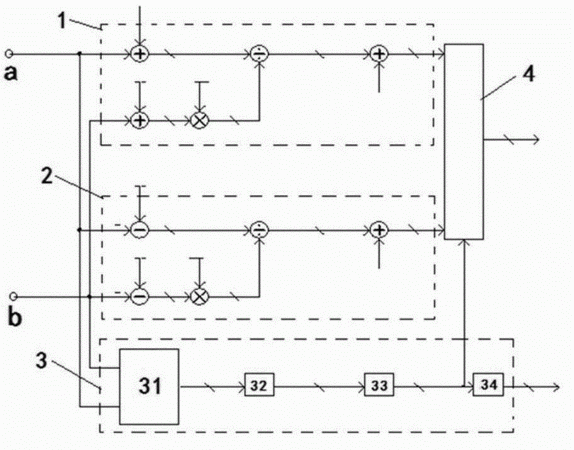

摘要:一種基于FPGA的實時三角波發生器,其下降數據運算單元和上升數據運算單元的輸出端分別與數據選擇器的兩個輸入端連接,方波發生單元的輸出端與數據選擇器的選擇端連接;下降數據運算單元、上升數據運算單元和方波發生單元的一個輸入端相互連接為相位數據輸入端,下降數據運算單元、上升數據運算單元和方波發生單元的另一個輸入端相互連接為占空比數據輸入端。本實用新型的特點在于,使用了有限的數據寬度,并且全部采用定點運算作為基礎,并且在四級流水線內完成三角波發生。只需要輸入相位和占空比信息,就可以對三角波的波形參數進行控制,占用了很少的FPGA資源,可以適應邏輯單元有限的FPGA器件,并且有效的提高了硬件速度。
- 專利類型實用新型
- 申請人青島漢泰電子有限公司;
- 發明人郝春華;
- 地址266100 山東省青島市嶗山區株洲路177號3號樓5層東單元
- 申請號CN201420074556.0
- 申請時間2014年02月21日
- 申請公布號CN203708205U
- 申請公布時間2014年07月09日
- 分類號H03K4/06(2006.01)I;
