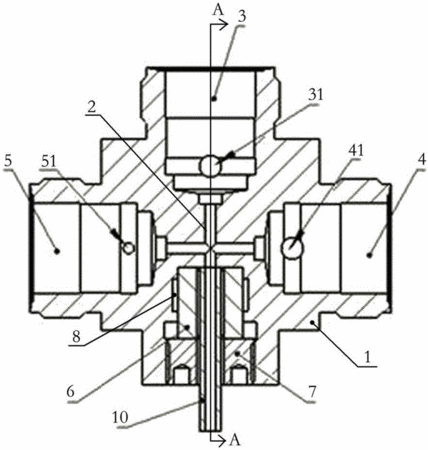

摘要:本實用新型公開了一種排氣閥,包括閥體,其特征在于,閥體內形成有十字形氣體通道,十字形氣體通道的三條通道分別與第一氣動閥、第二氣動閥、第三氣動閥連接,閥體在十字形氣體通道的第四條通道的端口處形成有圓柱形放置腔,放置腔內放置有硅膠套,硅膠套的外端設置有調節螺母,放置腔的側壁上形成有環形槽,環形槽上形成有與外界連通的充空氣孔;十字形氣體通道的第四條通道、硅膠套、調節螺母同軸設置。本實用新型的有益之處在于:方便玻璃管的安裝和排氣;氣動閥相對獨立,不用考慮很高的加工和安裝精度;多個排氣閥并聯一起使用,即使其中一個排氣閥出現故障,而其它排氣閥還可以繼續使用,不會影響整體工作。
- 專利類型實用新型
- 申請人伊特克斯惰性氣體系統(北京)有限公司;
- 發明人郭書周;
- 地址102206 北京市昌平區回龍觀鎮政府東院平房
- 申請號CN201420084379.4
- 申請時間2014年02月26日
- 申請公布號CN203703245U
- 申請公布時間2014年07月09日
- 分類號F16K11/10(2006.01)I;F16K31/12(2006.01)I;
