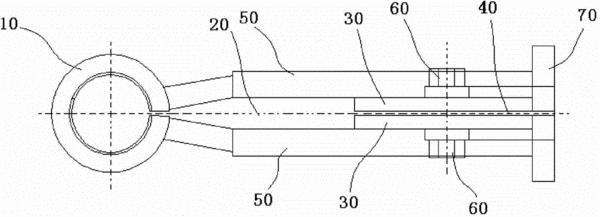

摘要：本實用新型公開了一種輸出軸退火感應器，包括有效圈以及與有效圈連接的過渡導線，所述有效圈與兩塊加強側板焊接，兩塊加強側板之間設置有絕緣板，兩塊加強側板的側面各焊一水管，兩塊加強側板與絕緣板通過緊固件固定連接，加強側板的另一端與接觸底板焊合；所述有效圈為環形有效圈，所述環形有效圈為中空結構，所述環形有效圈的內壁由斜面、與斜面連接的水平面以及與水平連接的垂直面組成，所述斜面下端到有效圈中心軸線的距離小于斜面上端到有效圈中心軸線的距離，所述斜面下端向有效圈內腔延伸形成水平面，所述水平面靠近內腔的一端垂直向下延伸形成垂直面。本實用新型結構簡單、使用方便，可以很好的控制零件退火區域，大大提高了生產率。
- 專利類型實用新型
- 申請人上海恒精機電設備有限公司;
- 發明人趙文龍;楊帆;
- 地址201707 上海市青浦區工業園區匯金路1238號
- 申請號CN201320849846.3
- 申請時間2013年12月20日
- 申請公布號CN203700439U
- 申請公布時間2014年07月09日
- 分類號C21D9/28(2006.01)I;C21D1/42(2006.01)I;
