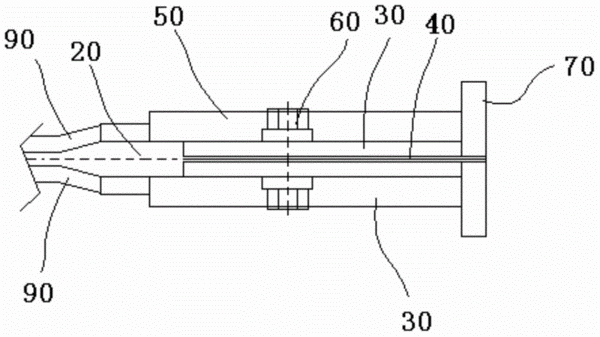

摘要:本實用新型公開了一種閥套淬火感應器,包括有效圈以及與有效圈焊接在一起的過渡導線,所述過渡導線與兩塊加強側板焊接,兩塊加強側板之間設置有絕緣板,兩塊加強側板的側面各焊接一水管,兩塊加強側板與絕緣板通過緊固件固定連接,加強側板的另一端與接觸底板焊合;所述有效圈由兩根平行設置的立柱導線組成,立柱導線上設有導磁體,所述導磁體可滑動的設置在立柱導線上;所述立柱導線包括一內腔,所述立柱導線截面的底部為矩形,立柱導線截面的上部為倒碗口形,立柱導線截面的上部由與立柱導線截面下部連接的兩斜面和連接兩斜面的弧面組成。本實用新型結構簡單、在加工閥套時,其熱量分布均勻,加工硬度均勻,硬化層平直,合格率高,生產效率高。
- 專利類型實用新型
- 申請人上海恒精機電設備有限公司;
- 發明人楊帆;林信智;
- 地址201707 上海市青浦區工業園區匯金路1238號
- 申請號CN201320850294.8
- 申請時間2013年12月20日
- 申請公布號CN203700427U
- 申請公布時間2014年07月09日
- 分類號C21D1/42(2006.01)I;C21D1/62(2006.01)I;C21D9/00(2006.01)I;
