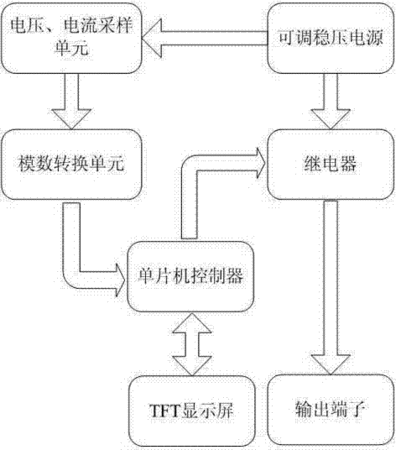

摘要：本實用新型提出一種手機功耗測試儀，包含：可調穩壓電源，電壓、電流采樣單元，模數轉換單元，單片機控制器，TFT顯示屏，繼電器，輸出端子；可調穩壓電源提供輸出電能，電壓、電流采樣單元對可調穩壓電源的輸出的電壓、電流采樣，模數轉換單元將電壓、電流采樣單元模擬信號轉為數字信號，單片機控制器接收模數轉換單元的數字信號，單片機控制器將輸出電壓和電流參數顯示在TFT顯示屏，可調穩壓電源輸出經繼電器連接到輸出端子，單片機控制器控制繼電器接通或關斷，繼電器接通時輸出端子有電能輸出，繼電器斷開時輸出端子則無電能輸出。
- 專利類型實用新型
- 申請人哈爾濱智木科技有限公司;
- 發明人劉金玉;李金錄;
- 地址150070 黑龍江省哈爾濱市道里區康安小區35棟2單元302
- 申請號CN201320772013.1
- 申請時間2013年11月30日
- 申請公布號CN203608253U
- 申請公布時間2014年05月21日
- 分類號H04M1/24(2006.01)I;G01R21/06(2006.01)I;
