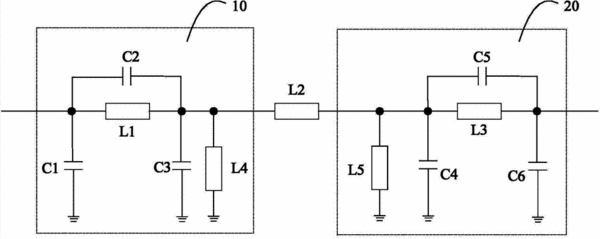

摘要：本實用新型公開了一種功率設備及其微帶濾波器，該微帶濾波器包括至少兩個單元，每個單元均包括第二微帶線、第三微帶線、第一電容，其中第二微帶線具有第一端和第二端，第一電容的一端連接于第二微帶線的第二端，另一端接參考地；第三微帶線的一端接第二微帶線的第二端，另一端開路或接參考地；且相鄰兩個單元之間通過第一微帶線對稱連接，對稱連接為：相鄰兩個單元的第二微帶線的第一端通過第一微帶線相連，或者相鄰兩個單元的第二微帶線的第二端通過第一微帶線相連。每個單元均還包括第二電容，第二電容的第一端接所述第二微帶線的第一端，第二電容的第二端接參考地。實施本實用新型的技術方案，占用PCB板面積小、成本低、結構設計簡單。
- 專利類型實用新型
- 申請人海能達通信股份有限公司;
- 發明人陳凌偉;張靜磊;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路海能達大廈
- 申請號CN201320751484.4
- 申請時間2013年11月25日
- 申請公布號CN203607519U
- 申請公布時間2014年05月21日
- 分類號H01P1/203(2006.01)I;
