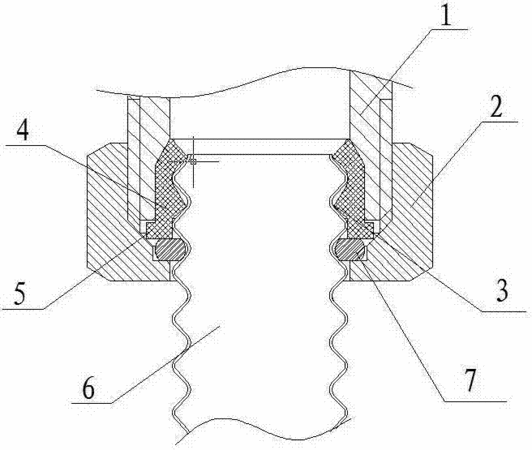

摘要:一種適合現場下料安裝的金屬波紋管的連接密封裝置,包括承口管件、鎖緊螺母和波紋管,波紋管插接在承口管件的管口內,在波紋管的外壁與承口管件的內壁之間設有密封件,所述密封件的內壁上設有與波紋管的外壁吻合的波紋齒,密封件的外端部設有與承口管件的管口端面配合的端面止口部。本實用新型適用現場施工安裝的金屬波紋管快速連接密封,通過在承口管件和金屬波紋管之間增加密封件,構成的壓力自緊式密封結構,這種結構是通過預先施加外壓產生密封,再在管道內壓力作用下,壓力越大時密封件會發生趨向于與承口管件的密封面及波紋管端頭的外壁更加緊密的方向的形變,從而形成更強的結合力,達到高壓密封目的。
- 專利類型實用新型
- 申請人太陽雨太陽能集團有限公司;
- 發明人蔡貞林;龔耀光;張永慶;李延柱;王于曉;許建平;胡銀成;
- 地址222000 江蘇省連云港市新浦區瀛洲南路199號
- 申請號CN201320658787.1
- 申請時間2013年10月24日
- 申請公布號CN203604841U
- 申請公布時間2014年05月21日
- 分類號F16L19/03(2006.01)I;F16L15/04(2006.01)I;
