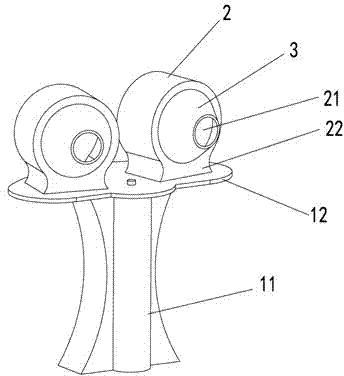

摘要:本實用新型為了解決現有的中小學物理教學的過程中,由于現在鮮有一種較好的可以用于凹透鏡成像原理演示的演示儀,大大阻礙了教學的演示效果的問題,提供一種凹透鏡成像演示儀用于凹透鏡成像原理演示。該凹透鏡成像演示儀,包括底座,設置在底座上的兩個空心圓柱體,所述兩個空心圓柱體的一側開口敞開,另一側開口設有凹透鏡,兩凹透鏡設置在兩空心圓柱體的同側,所述兩凹透鏡的主軸在同一水平高度且不平行。本實用新型通過精巧的設計,利用兩個空心圓柱體中設置的凹透鏡成像,在實現自己與自己進行握手的同時,生動地對凹透鏡成像原理進行了演示,并且演示效果明顯,大大有利于物理教學演示的進行。
- 專利類型實用新型
- 申請人寧波華茂文教股份有限公司;
- 發明人沈建躍;任振道;鐘磊;
- 地址315175 浙江省寧波市鄞州區西門望春工業區龍噓路125號
- 申請號CN201320559085.8
- 申請時間2013年09月10日
- 申請公布號CN203596131U
- 申請公布時間2014年05月14日
- 分類號G09B23/22(2006.01)I;
