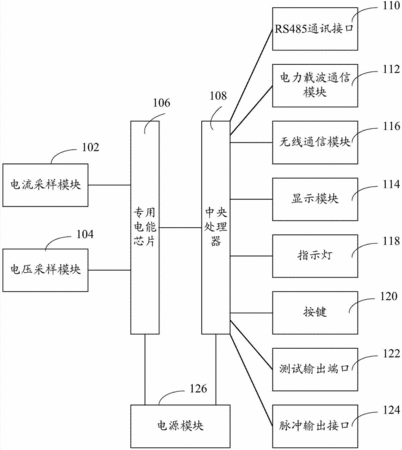

摘要：本實用新型涉及一種三相電力監測儀。該三相電力監測儀包括電流采樣模塊、電壓采樣模塊和RS485通訊接口，其特征在于，還包括專用電能芯片、中央處理器、顯示模塊、電力載波通信模塊，所述專用電能芯片分別與所述電流采樣模塊、電壓采樣模塊、中央處理器電連接，所述中央處理器分別與所述電力載波模塊、RS485通訊接口和顯示模塊電連接，所述專用電能芯片將電流采樣模塊采樣的電流和電壓采樣模塊采集的電壓處理成電能值后，傳輸給中央處理器，再由中央處理器將所述電能值傳輸顯示模塊顯示。上述三相電力監測儀，擴展了三相電力監測儀的功能，且通訊方式多樣，可避免單一通訊出現故障時，可防止數據傳輸延遲或數據丟失。
- 專利類型實用新型
- 申請人深圳市北電儀表有限公司;
- 發明人王東林;李中南;
- 地址518057 廣東省深圳市寶安區西鄉街道固戍社區三圍工業區東山廠房七樓
- 申請號CN201320777999.1
- 申請時間2013年11月29日
- 申請公布號CN203595733U
- 申請公布時間2014年05月14日
- 分類號G01R11/00(2006.01)I;H04L29/06(2006.01)I;G08C17/02(2006.01)I;
