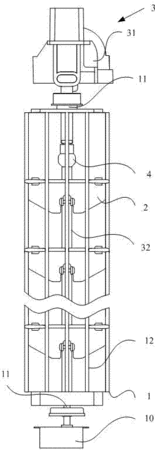

摘要：本實用新型提供一種送風導向裝置及空調。送風導向裝置，包括出風格柵和用于驅動出風格柵轉動的電機，出風格柵的兩端部設置有轉軸，電機與出風格柵一端部的轉軸傳動連接，出風格柵上還設置有多片可轉動的導風片，導風片插在出風格柵中，出風格柵的另一端部設置有用于驅動導風片擺動的驅動機構，導風片的轉軸與出風格柵的轉軸相互垂直。通過在出風格柵中設置可轉動的導風片，導風片能夠通過驅動機構進行轉動，由于導風片插在出風格柵中，使得導風片與出風格柵不再前后布置而是相互穿插在一起，避免出現將導風片或出風格柵后置而導致導風角度較小的現象，實現增大了送風導向裝置的導風角度，優化送風導向裝置的導風效果。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人張江;李文正;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201320826213.0
- 申請時間2013年12月16日
- 申請公布號CN203595234U
- 申請公布時間2014年05月14日
- 分類號F24F13/10(2006.01)I;
