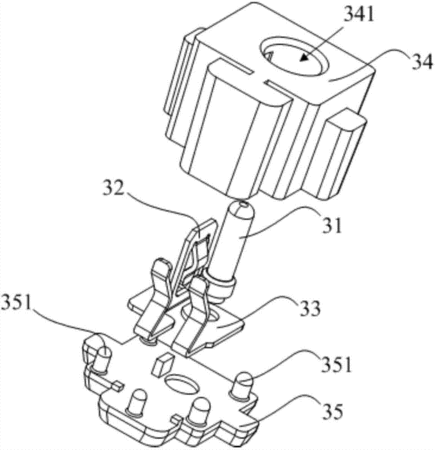

摘要：本實用新型公開了一種LED筒燈，該LED筒燈包括具有PCB和燈珠的燈板和具有散熱功能的燈體。其中，燈板貼合于燈體上，LED筒燈還包括插座組件，插座組件包括正極接線柱和負極壓片。正極接線柱與所述PCB的正極接線端及外部直流電源的正極連接，正極接線柱設置在燈體上。負極壓片與所述PCB的負極接線端及外部直流電源的負極連接，負極壓片設置在燈體上且設置在正極接線柱附近。本實用新型的電源輸出線通過正極接線柱與負極壓片夾持直流插頭，使得LED得以供電，相對于現有技術中以焊接方式固定電源輸出線，本實用新型提高了LED筒燈電源輸出線的固定強度，并提高了生產組裝及后期維護的便利性。
- 專利類型實用新型
- 申請人深圳市艾比森光電股份有限公司;
- 發明人鄧江波;余金松;丁天照;黃前程;
- 地址519129 廣東省深圳市龍崗區坂田街道雪象社區下雪工業園一號2棟1至5樓
- 申請號CN201320623904.0
- 申請時間2013年10月10日
- 申請公布號CN203571554U
- 申請公布時間2014年04月30日
- 分類號F21S8/02(2006.01)I;F21V17/16(2006.01)I;F21V23/06(2006.01)I;F21V29/00(2006.01)I;F21Y101/02(2006.01)N;
