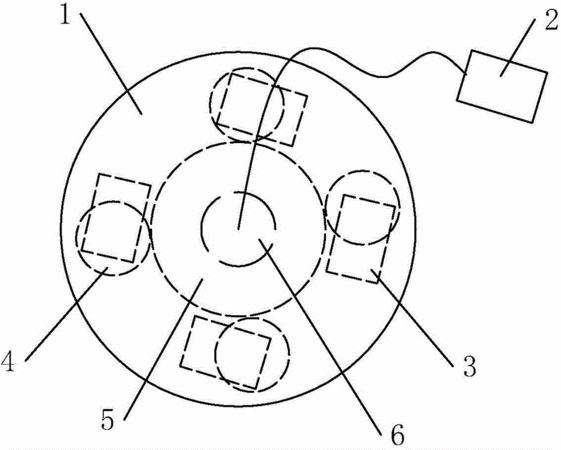

摘要:本實用新型提供了一種USB轉接裝置,包括:兩個平行設置的圓盤;第一USB接頭;多個第二USB接頭,多個第二USB接頭均與第一USB接頭連接;多個第一齒輪,位于兩個圓盤之間,且與兩個圓盤可樞轉地連接;多個第二USB接頭與多個第一齒輪一一對應地固定連接;一個第二齒輪,位于兩個圓盤之間,且與兩個圓盤可樞轉地連接,多個第一齒輪圍繞第二齒輪的周向均勻分布,且多個第一齒輪均與第二齒輪嚙合;步進電機,安裝在兩個圓盤之間,且與第二齒輪驅動連接,第一USB接頭與步進電機連接;控制按鍵,安裝在一個圓盤的外表面,與步進電機電連接。本實用新型結構簡單、成本低、操作方便。
- 專利類型實用新型
- 申請人深圳市美創騏電子科技有限公司;
- 發明人歐陽學君;
- 地址518101 廣東省深圳市寶安區西鄉街道黃麻布社區勒竹角同富裕工業園10號二樓西A
- 申請號CN201320615701.7
- 申請時間2013年09月30日
- 申請公布號CN203553559U
- 申請公布時間2014年04月16日
- 分類號H01R31/06(2006.01)I;H01R13/66(2006.01)I;H01R13/502(2006.01)I;
