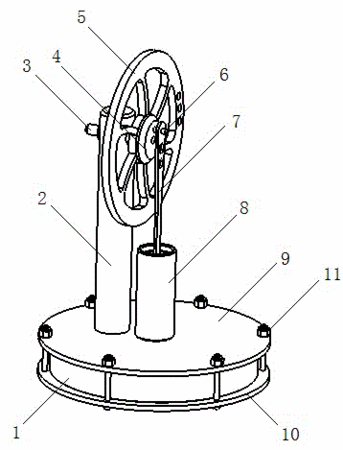

摘要：本實用新型公開了一種低溫差磁連斯特林發動機模型，包括熱氣缸，移氣活塞，兩個磁鐵，動力氣缸，動力活塞，飛輪支柱，飛輪軸，飛輪，曲軸，連桿；移氣活塞中心有磁鐵置于熱氣缸內，熱氣缸上端面中心處裝配動力氣缸，兩氣缸內聯通，動力氣缸內的動力活塞下端中心處有磁鐵，上端有軸孔，有軸孔端通過轉軸連接于連桿下端，連桿上端連接于飛輪非圓心處設置的曲軸上，飛輪中心固定在飛輪軸一端，飛輪軸另一端通過軸承裝配于飛輪支柱上端軸側通孔內，形成轉動，飛輪支柱下端面固定于熱氣缸上端面上與動力氣缸平行；其特征在于，利用磁力技術代替移氣軸和連桿的運動，單連桿傳動減少機械摩擦阻力和機械密封問題；作為科技啟發、教學實驗、教學演示用。
- 專利類型實用新型
- 申請人天津啟星動力科技有限公司;
- 發明人常金星;陳安麗;
- 地址300380 天津市西青區辛口鎮政府東側
- 申請號CN201320689352.3
- 申請時間2013年11月05日
- 申請公布號CN203552584U
- 申請公布時間2014年04月16日
- 分類號G09B25/02(2006.01)I;
