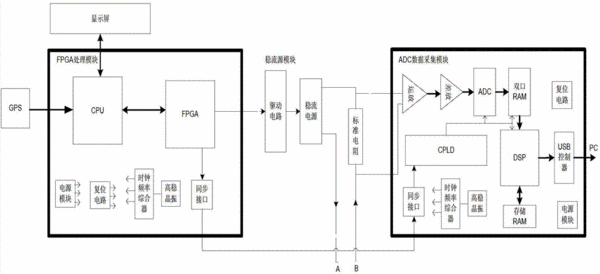

摘要：本實用新型公開了一種偽隨機碼電法儀，包括發射機和接收機，發射機包括FPGA處理模塊、穩流源模塊和ADC數據采集模塊，FPGA處理模塊包括主控CPU和與之連接的用于時序控制的FPGA，穩流源模塊包括依次連接的驅動電路、穩流電源和標準電阻，ADC數據采集模塊包括依次連接的運算放大器、差分放大器、ADC、雙口RAM、DSP，還包括用于算法集成的CPLD，所述CPLD分別與ADC、雙口RAM和DSP連接，所述FPGA通過同步接口與CPLD連接，所述DSP連接有RAM，且通過USB控制器連接在PC上位機上，接收機包括依次連接的SMA接頭、運算放大器、差分放大器、ADC、FPGA和DSP，還包括分別與FPGA和DSP連接的主控CPU，DSP通過USB?MCU模塊連接在PC上位機上。本實用新型提供的偽隨機碼電法儀抗干擾能力強，勘探效率高，可以適應復雜環境。
- 專利類型實用新型
- 申請人北京桔燈地球物理勘探有限公司;
- 發明人羅延鐘;陸占國;黃偉才;孫國良;
- 地址100107 北京市朝陽區立清路7號院8號樓13層2單元1601
- 申請號CN201320492797.2
- 申請時間2013年08月13日
- 申請公布號CN203465429U
- 申請公布時間2014年03月05日
- 分類號G01V3/02(2006.01)I;
