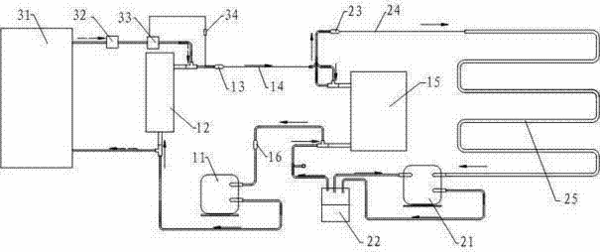

摘要:本實用新型提供了一種超低溫保存箱制冷系統及采用該制冷系統的超低溫保存箱,所述制冷系統采用雙壓縮機復疊制冷方式,包括一級壓縮系統和二級壓縮系統,所述一級壓縮系統包括依次連通的一級壓縮機、冷凝器、一級干燥過濾器,一級毛細管、中間換熱器、氣液分離器,所述二級壓縮系統包括依次連通的二級壓縮機、油分離器、中間換熱器、二級干燥過濾器、二級毛細管、蒸發器,所述冷凝器采用板式換熱器。采用板式換熱器作為冷凝器,體積縮小,釋放了超低溫保存箱內部的有效容積;采用水冷方式冷卻冷凝器使得超低溫保存箱所在房間將不需要維持環溫的空調,空調帶來的能耗將被省掉,節能降耗,適用的環境溫度帶被拉大,設計溫度帶達到0-43℃。
- 專利類型實用新型
- 申請人海爾集團公司;青島海爾特種電器有限公司;
- 發明人劉承黨;張江濤;袁順濤;張國帆;任文廣;鄭文東;
- 地址266101 山東省青島市嶗山區高科園海爾路1號海爾工業園
- 申請號CN201320427060.2
- 申請時間2013年07月18日
- 申請公布號CN203464528U
- 申請公布時間2014年03月05日
- 分類號F25B7/00(2006.01)I;F25B39/04(2006.01)I;
