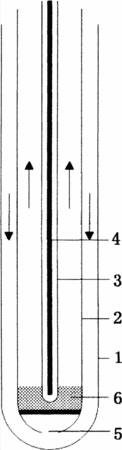

摘要：本實用新型提供了一種反應效果好的三層套管式化學吸附反應器，包括氣流倉，所述氣流倉內設有反應倉，所述反應倉內設有溫控倉；所述反應倉的底部設有開口，所述開口上方填充反映床層，所述溫控倉內設有溫度傳感元件。本實用新型的一種三層套管式化學吸附反應器，通過使反應氣體進入氣流倉，經反應倉的底部開口進入反應倉，并在此開口處就接觸到反應床層。氣體流經反應床層，與床層物質充分接觸并完全反應后，由反應床層上表面溢出，并流出反應倉。此設計使反應氣體由下至上流經反應床層，只有與床層物質充分接觸并完全分反應后，剩余氣體才能溢出床層上表面并流出反應倉。從而實現了保證氣體與床層物質完全反應的效果。
- 專利類型實用新型
- 申請人北京彼奧德電子技術有限公司;
- 發明人于海龍;
- 地址102200 北京市昌平區城南街道南郝莊村西
- 申請號CN201320545803.6
- 申請時間2013年09月04日
- 申請公布號CN203459058U
- 申請公布時間2014年03月05日
- 分類號B01J8/06(2006.01)I;
