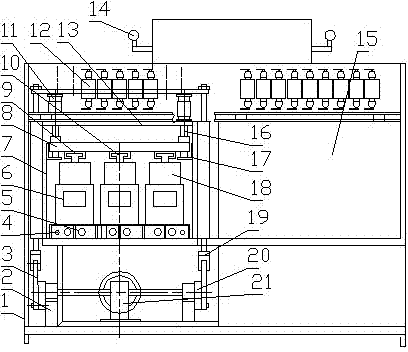

摘要：一種筒紗中樣染色機，包括機身、染色杯、水箱，機身中部設置有染色缸，染色缸內設置有杯座，杯座內通過染色杯設置有紗架，染色缸側面設置有角鐵，角鐵上分別焊接有固定柱，固定柱上套有染色缸固定架和密封伸縮管；染色缸固定架下面設置有若干排紗架固定板；染色缸外側設置有兩個導套；染色缸下面設置有雙出軸電機，雙出軸電機兩軸端分別設置有偏心輪，偏心輪與連桿通過螺釘連接，連桿與導柱連接板連接，導柱連接板上設置有兩個導柱，導柱穿過導套與染色缸固定架連接；染色缸上方設置有若干個加料桶。本實用新型結構緊湊合理，浴比小，操作簡便，自動化程度高，能提高產品質量，大幅度的提高生產效率。本實用新型適用于筒紗染色。
- 專利類型實用新型
- 申請人靖江市華夏科技有限公司;
- 發明人殷玉敏;項偉;許敏忠;
- 地址214500 江蘇省泰州市靖江市靖城鎮工農東路88號
- 申請號CN201320409060.X
- 申請時間2013年07月10日
- 申請公布號CN203440662U
- 申請公布時間2014年02月19日
- 分類號D06B23/10(2006.01)I;D06B23/20(2006.01)I;
