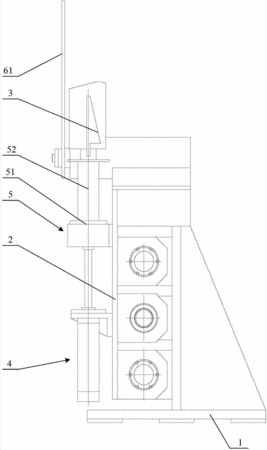

摘要:本實用新型提供一種棒材端部分鋼器和棒材分鋼系統,包括底座、橫向運動臺、分鋼部、分鋼部驅動裝置和分鋼部導向裝置;所述橫向運動臺豎直設置在所述底座上且能夠在水平方向上往復移動,所述分鋼驅動裝置設置在所述橫向運動臺的外側臺面上,所述分鋼驅動裝置與所述分鋼部導向裝置下端連接,所述分鋼部導向裝置上端與所述分鋼部連接,所述分鋼部驅動裝置通過所述分鋼部導向裝置驅動所述分鋼部在豎直方向運動。本實用新型中,由于橫向運動臺豎直設置在底座上且能夠在水平方向上往復移動,分鋼驅動裝置設置在橫向運動臺的外側臺面上,掉落的氧化皮和鐵屑不會堆積在橫向運動臺的導軌上,可以提高橫向運動臺的使用壽命。
- 專利類型實用新型
- 申請人北京光電技術研究所;
- 發明人沈兵;郭新生;何侃;
- 地址100010 北京市東城區東皇城根北街甲20號
- 申請號CN201320425772.0
- 申請時間2013年07月17日
- 申請公布號CN203428113U
- 申請公布時間2014年02月12日
- 分類號B65B65/00(2006.01)I;B21B39/00(2006.01)I;
