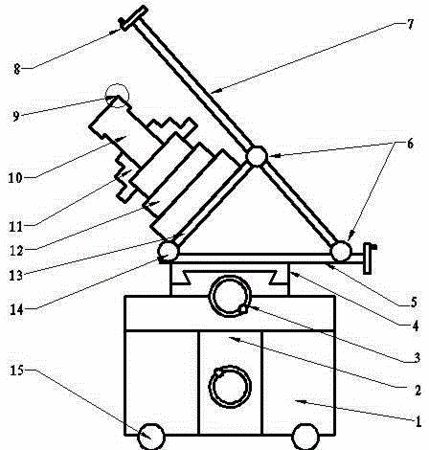

摘要：本實用新型提供了一種五自由度聚晶金剛石鉆頭焊接機，屬專用焊接機械。由基座、垂直升降臺、橫向移動臺、縱向移動臺、傾斜臺、分度夾持器構成，在可移動的基座上依次疊加設置垂直升降臺、橫向移動臺、縱向移動臺、傾斜臺、分度盤和夾持器；所述的傾斜臺一邊與縱向移動臺的一邊鉸接，另一邊通過鉸接螺母與一鉸接在縱向移動臺另一邊的可旋轉螺桿鉸接，構成角度可變的三角形結構。它克服了人工焊接時復合片放置的隨意性，焊接均勻牢固，不掉齒，焊點沿鉆頭唇面周邊均勻分布，提高鉆頭制造工作效率和產品質量，延長鉆頭使用壽命。適用于地質勘探、煤田鉆采、石油鉆探工程用聚晶金剛石鉆頭復合片的焊接。
- 專利類型實用新型
- 申請人湖北長江精工材料技術有限公司;
- 發明人劉青;劉全心;吳水平;
- 地址436000 湖北省鄂州市鄂城區燕礬鎮金剛石工業園
- 申請號CN201320399726.8
- 申請時間2013年07月07日
- 申請公布號CN203418229U
- 申請公布時間2014年02月05日
- 分類號B23K13/01(2006.01)I;
