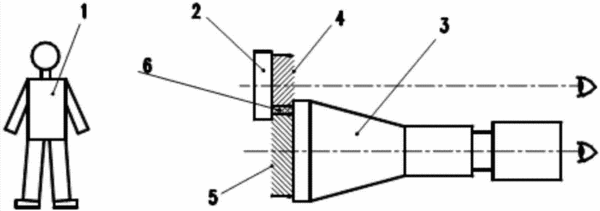

摘要：本實用新型提供一種全息組合瞄準鏡，包括一全息瞄準鏡和一微光夜視儀，所述全息瞄準鏡設置在微光夜視儀的前上方；全息瞄準鏡的全息片出射光束中部分光束投射入微光夜視儀的物鏡。具體地，全息瞄準鏡的全息片的出光區域與微光夜視儀的物鏡的入光區域部分重疊；或者所述全息瞄準鏡與所述微光夜視儀在高度方向上錯開，所述全息瞄準鏡與所述微光夜視儀之間設置有光折射機構，通過光折射機構將全息瞄準鏡的全息片出射光束中部分光束折射后投射入微光夜視儀的物鏡。光折射機構可采用單塊斜方棱鏡、一對上下設置的直角棱鏡或一對上下設置的反射鏡。本實用新型既可以減小體積、重量，又無需經常裝卸，同時也不必分別進行校靶。
- 專利類型實用新型
- 申請人無錫市星迪儀器有限公司;
- 發明人安寶林;薛晉生;李東躍;
- 地址214028 江蘇省無錫市新區科技產業園93#-B-2-3地塊
- 申請號CN201320560820.7
- 申請時間2013年09月10日
- 申請公布號CN203414672U
- 申請公布時間2014年01月29日
- 分類號G02B23/02(2006.01)I;
