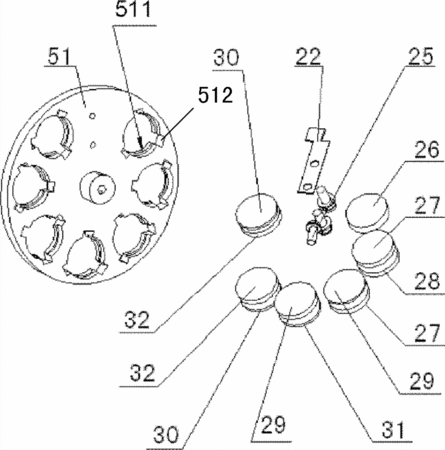

摘要：本實用新型公開了一種UV系列可換式濾光盤，包括轉盤、定位片、若干個下層濾光片和上層濾光片，所述濾光片分別設置在所述轉盤的對應孔內，其特征在于，所述濾光盤進一步包括：若干個硅橡膠墊圈，分別設置在所述若干個上、下層濾光片之間；若干個三爪卡片，各三爪卡片的邊緣設置三卡鉤，卡設在所述轉盤上；轉盤上的各個孔端面有三個卡槽，其內設置有安裝臺階，所述安裝臺階內孔比所述濾光片外徑小。本實用新型的UV系列可換式濾光盤的安裝方式簡單方便，并與傳統濾光盤相同，方便老產品升級換代。且由于不采用膠水，就沒有了因膠水揮發帶來的污染。
- 專利類型實用新型
- 申請人尤尼柯（上海）儀器有限公司;
- 發明人董先俊;
- 地址201612 上海市松江區新橋民益路201號19號樓4樓
- 申請號CN201320516512.4
- 申請時間2013年08月22日
- 申請公布號CN203414398U
- 申請公布時間2014年01月29日
- 分類號G01N21/01(2006.01)I;G02B5/20(2006.01)I;
